人と機械のデータを放り込むだけ。
マンマシンチャートが、自動で完成。

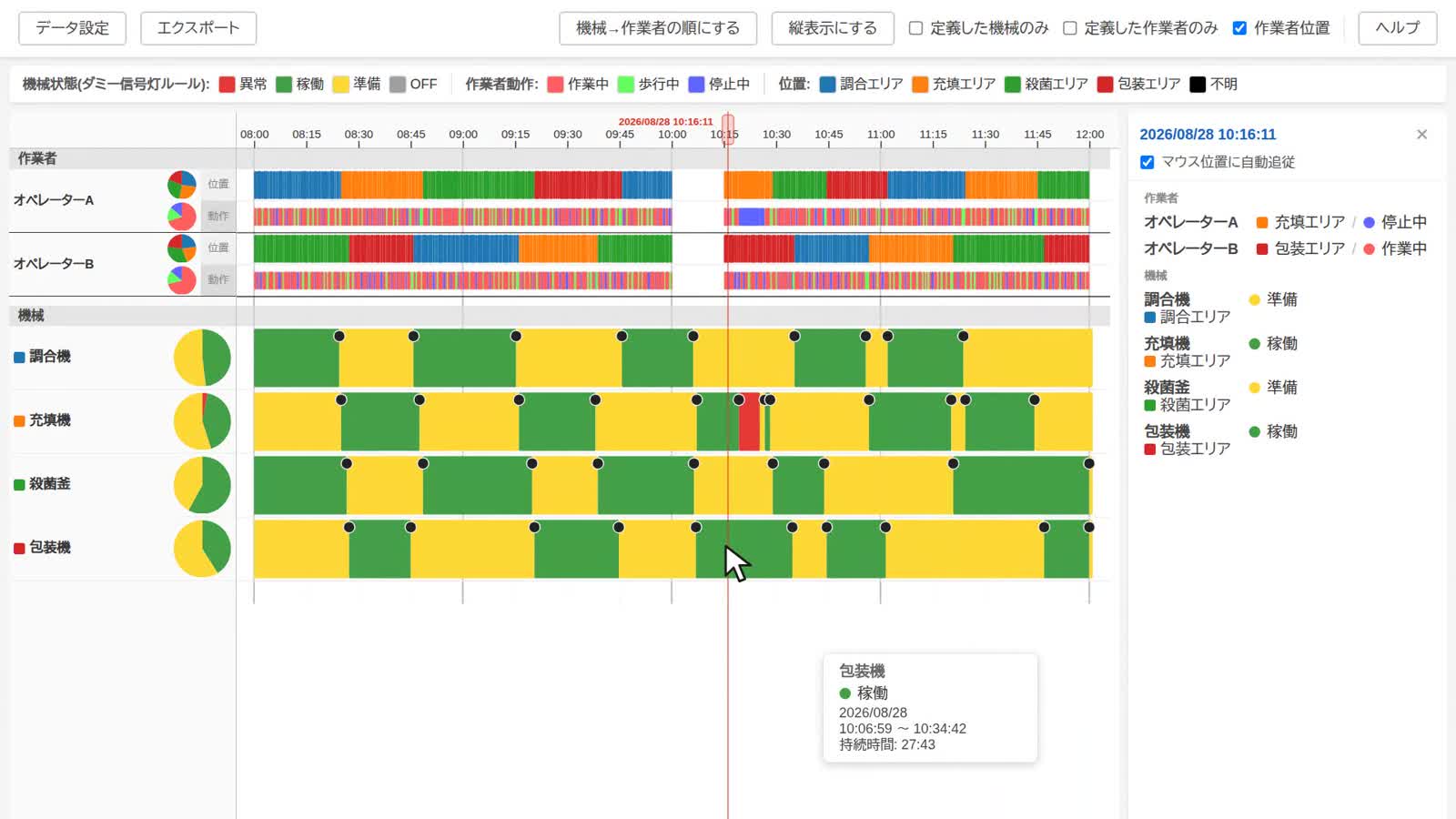

機械の稼働データCSVと作業者データCSVをドラッグ＆ドロップするだけで、人と機械の実績が1つのタイムラインチャートで表現されます。「人の手待ち」「機械の停止」「手扱い」が、同じ時間軸で見えます。
※画面はダミーデータです（機械名・作業者名は実在しません）

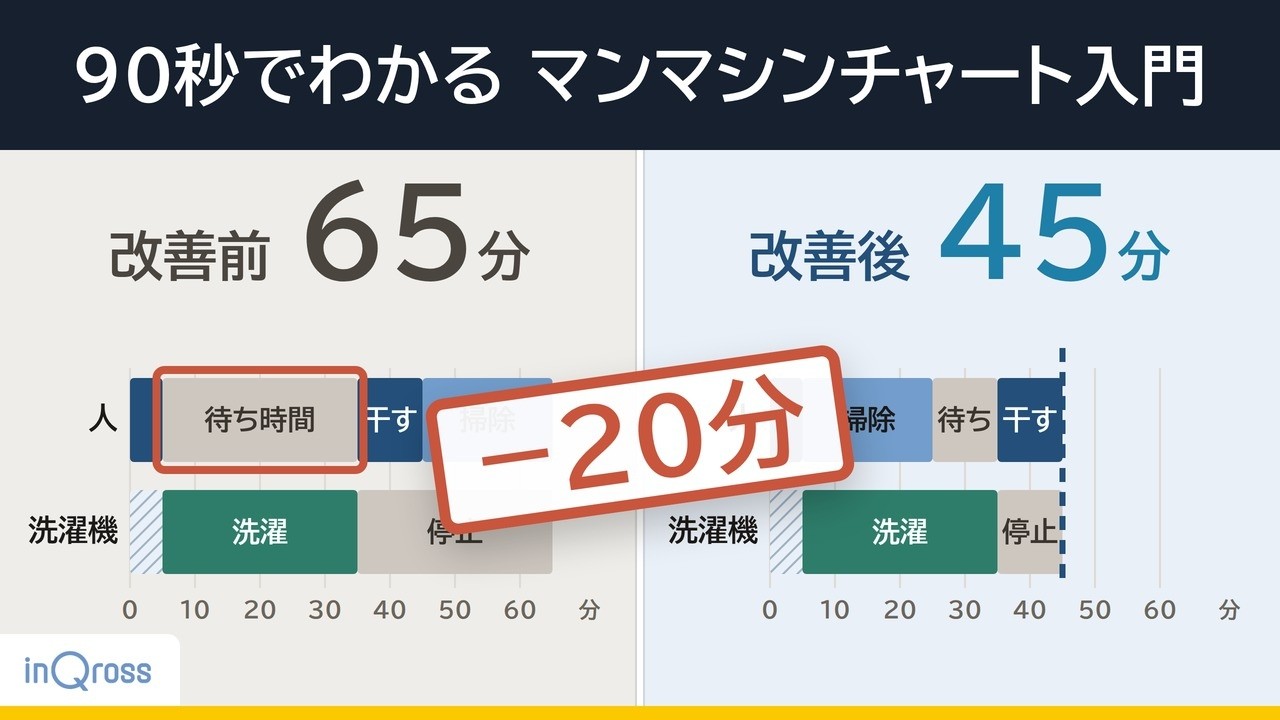

はじめての方へ：90秒でわかる マンマシンチャート
マンマシンチャートは、人と機械の「働く時間」と「待つ時間」を同じ時間軸に並べた図です。洗濯と掃除の例で、「人も機械も、30分待っている」を見つけ、順番を変えるだけで65分→45分になる理由を解説します。音声なしでも分かります。
工場の例（2人で3台・分担を入れ替えるだけで−2分）は マンマシンチャートの使い方【工場編】
マンマシンチャートが「描きたいのに、描けない」理由
大事なのは分かっている。でも、続かない。マンマシンチャートで「どこを直すか」を決めるには、3つのステップが要ります。そのどれにもハードルがあるから、現場では続きませんでした。
設備ごとにCSVの形式が違う
積層信号灯やPLCで、稼働・準備・異常は記録できるようになりました。ただし形式は設備ごとにばらばら。並べる前に、まず揃える作業が要ります。
記録係が張り付くか、ビデオを見返すか
作業者1人の1日を記録するのに、記録係がもう1人、丸1日。だから「一度やって、やめる」が普通でした。
時刻を合わせて整列させるのは手作業
2つのデータが手元にあっても、同じ時間軸に整列させて色分けするのはExcelの手作業。「どこを直すか」を考える段階まで行き着きません。
3つのハードル、それぞれに答えがあります
STEP 1 と STEP 3 は、無料のIEチャートだけで越えられます。STEP 2 は、InQrossカイゼンメーカーで自動化するか、手元の作業者データをそのまま使うか、選べます。
形式が違っても、機械定義CSVで読める

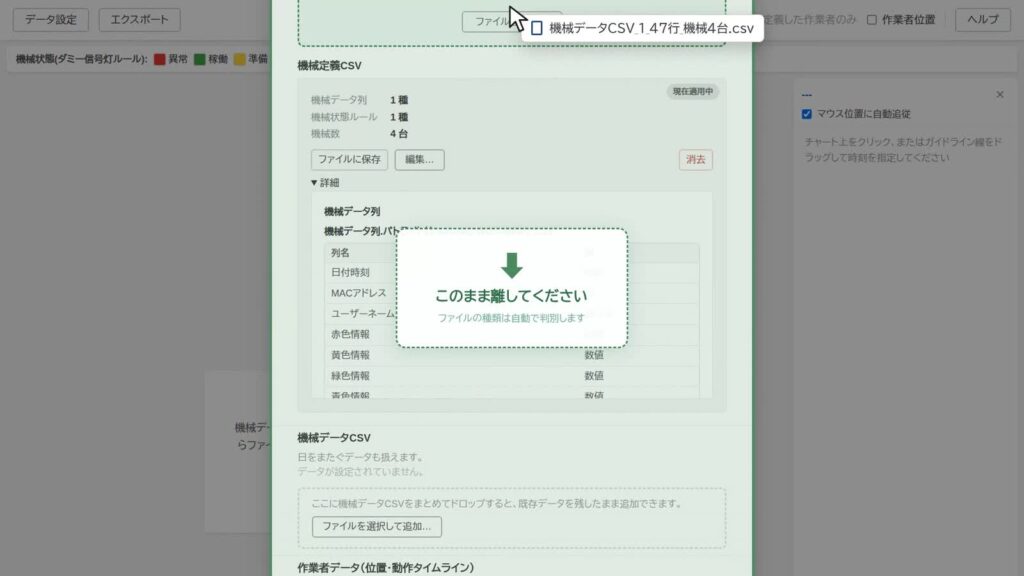

積層信号灯（パトライトAirGRIDは定義済み）やPLCのCSVをドラッグ。列の意味と「稼働／準備／異常」の判定ルールは機械定義CSVで指定するので、出どころの違うCSVもこれ1枚で対応。一度登録すれば記憶されます。まず、機械の稼働チャートができます。
人の動きは、タグを持つだけで自動記録
InQrossカイゼンメーカーなら、作業者はヒトタグを持つだけ、現場にはロケタグを置くだけ。工事不要で、作業者データCSVが自動で出力されます。すでに別の方法で記録した作業者データがあれば、同じ形式（時刻・作業者・位置／動作）のCSVをそのまま読み込めます。
2つのCSVを放り込むだけで、同じ時間軸に重なる

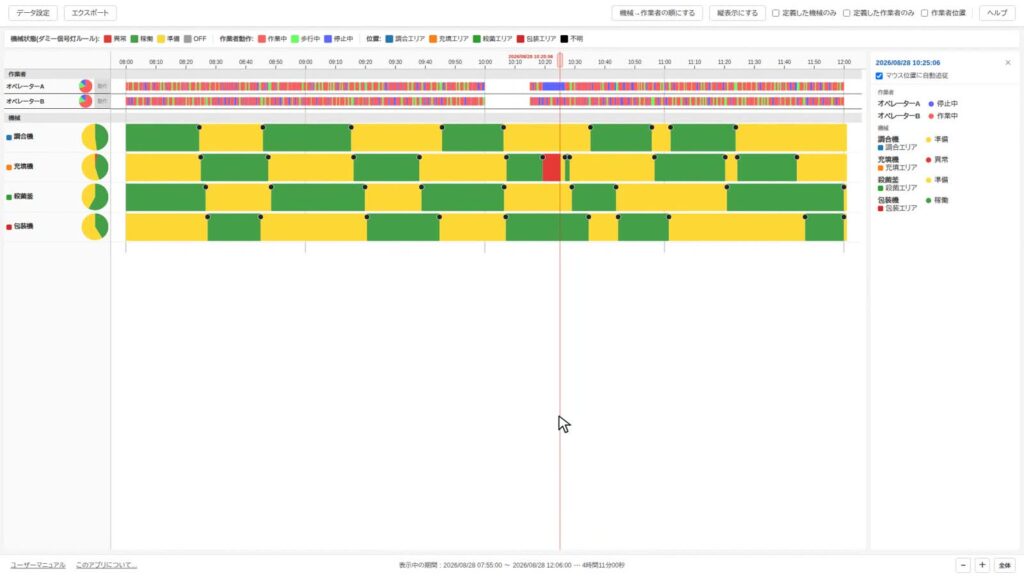

機械のCSVと作業者データCSVをドラッグ＆ドロップするだけで、人の行が機械の上に同じ時間軸で重なります。時刻合わせも色分けも、アプリが行います。「作業者位置」をONにすれば、人がどのエリアにいたかが色で分かります。
まず機械の稼働チャート。作業者データを足して、マンマシンチャート。
6つの操作で、人と機械のチャート完成
使い方ガイド（2分）。6つの操作を実際の画面で。
※画面はダミーデータです
止まった瞬間、人はどこにいた

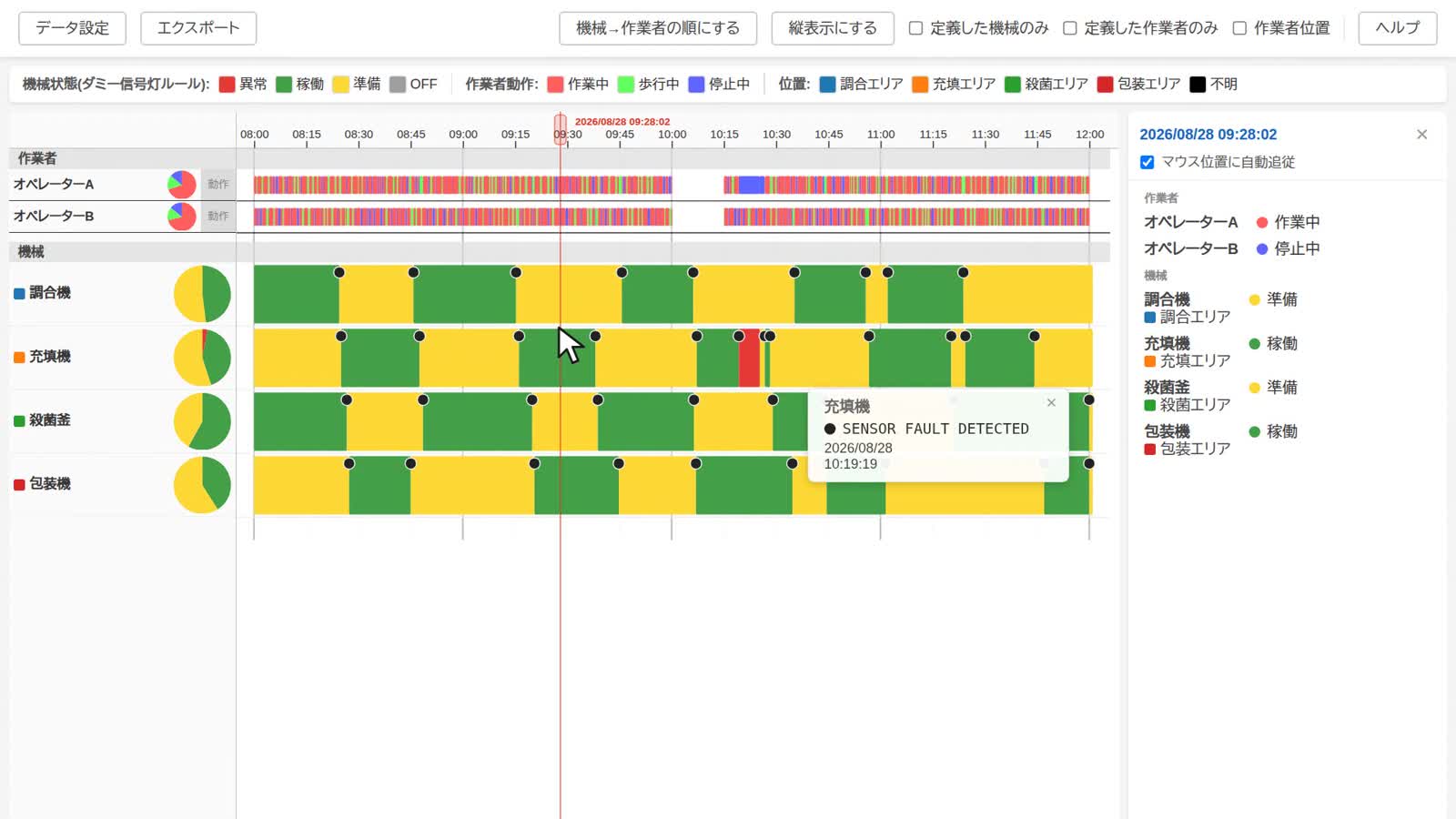

気になる停止にカーソルを置くと、その時刻の機械の状態と作業者の位置が右側に並びます。「機械は止まっている。人はどこに」が一目で分かり、原因を調べる手がかりになります。

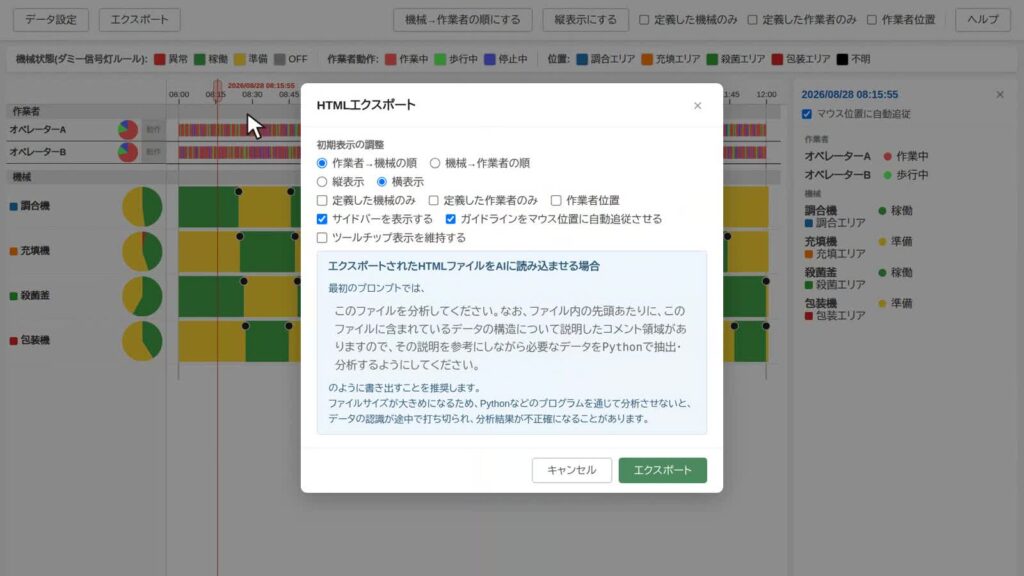

チャートは、HTML 1ファイルで書き出せます
ブラウザで開くだけの1ファイル。上司や現場にそのまま渡す、AIに読ませて質問する、どちらも自由です。
作業者データを、自動で
InQrossカイゼンメーカーなら、作業者はヒトタグを持つだけ、現場にはロケタグを置くだけ。電源工事・ネットワーク工事・クラウド不要。出力した作業者データをIEチャートに足せば、人と機械のマンマシンチャートが完成します。
- ヒトタグを持つだけ／ロケタグを置くだけ
- 工事不要・ランニングコスト0円
- まずは無償トライアルで現場に合うかを確認
精密金属加工の現場で、稼働率10%改善
人の列はInQrossカイゼンメーカーの作業者データ、機械の列は稼働データCSV。2つを重ねて分析したところ、「機械が止まっているのに人は別の機械にかかりきり」の時間帯と、「機械は動いているのに人の手が空いている」時間帯が特定できました。手扱いと手待ちの改善で、稼働率を10%改善しています。
※お客様のご要望により社名は非公開です。
＋機械の稼働CSV
よくある質問
マンマシンチャートとは何ですか？
人（作業者）と機械の一連の作業ステップの実績を同じ時間軸に並べ、「どちらが待っているか」を見つける表です。IEでは「連合作業分析」と呼ばれ、最適な持ち台数や段取り・分担の見直しに使います。人のデータが入って初めてマンマシンチャートになります。
無料ですか？
Web版は無料・ユーザー登録不要でお使いいただけます。デスクトップ版はInQrossカイゼンメーカーをご購入のお客様に無償で提供しています。
機械のデータは何が必要ですか？
時刻・機械ID・状態（信号灯の色、数値、文字列のいずれか）が入ったCSVです。列の意味と状態の判定ルールは機械定義CSVで指定します。パトライト社のAirGRIDの出力は定義済みで、そのまま読み込めます。
人のデータが無くても使えますか？
使えます。機械の稼働チャート（稼働・準備・異常）が表示されます。マンマシンチャートにするには、作業者データを足してください。
作業者データは InQross が無いと作れませんか？
いいえ。InQrossカイゼンメーカーなら自動で出力されますが、同じ形式（時刻・作業者・位置／動作）のCSVなら、他の方法で記録したものでも読み込めます。形式はユーザーマニュアルをご覧ください。
データが無くても試せますか？
試せます。アプリを開いて「ダミーデータを生成」を押すと、サンプルのマンマシンチャートが表示されます。操作に慣れてから、自分のCSVをお試しください。
IEチャートはデータを外部に送りますか？
送りません。CSVやチャートの内容はすべてお使いのパソコン内で処理されます。アプリ改善のため、機能の利用回数などの利用状況のみを匿名で計測しています。
Excelのテンプレートはありますか？
ありません。IEチャートは、Excelでチャートを組む作業そのものを不要にするためのアプリです。時間軸の整列・色分け・ズーム・共有はすべてアプリが行います。手元のCSVをそのまま放り込んでください。
Excelで作るのと何が違いますか？
時間軸の整列・色分け・ズーム・HTMLでの共有が自動です。そして、人の記録が自動で入るのはInQrossカイゼンメーカーと組み合わせたときです。
人と機械のデータを放り込むだけ。
マンマシンチャートが、自動で完成。
